Pe o trusă de chei tubulare poți întâlni simultan inscripții precum 1/4″, 3/8″, 1/2″, 10 mm sau 17 mm. Toate reprezintă dimensiuni, dar nu măsoară aceeași parte a sculei.

Atunci când descriu antrenarea, valorile 1/4″, 3/8″ și 1/2″ indică latura pătratului prin care clichetul se conectează la cheia tubulară. În schimb, dimensiuni precum 10 mm sau 17 mm indică deschiderea de lucru a tubularei.

Această diferență este esențială pentru a înțelege ce conține o trusă și ce accesorii se potrivesc între ele.

Ce măsoară, mai exact, dimensiunile 1/4″, 3/8″ și 1/2″?

Aceste valori sunt fracții dintr-un inch. Simbolul ″ înseamnă inci, iar un inch este egal cu 25,4 mm.

În cazul antrenării unei chei tubulare, fracția indică lungimea laturii pătratului de conectare.

Dimensiunea antrenării	Cum se citește	Latura nominală a pătratului
1/4″	Un sfert de inch	6,35 mm
3/8″	Trei optimi de inch	9,525 mm
1/2″	O jumătate de inch	12,7 mm

Ordinea de la mic la mare este:

1/4″ < 3/8″ < 1/2″

Aceste dimensiuni nu reprezintă diametrul tubularei, lungimea clichetului sau mărimea șurubului.

Unde se află pătratul de antrenare?

Pentru a identifica antrenarea, urmărește cele două părți care se îmbină:

Pe clichet se află un pătrat exterior, ieșit în relief.
Pe spatele cheii tubulare se află un locaș pătrat, în care intră pătratul clichetului.

Dacă ambele au aceeași dimensiune nominală de antrenare, se pot conecta direct, în condițiile compatibilității sistemului de fixare.

Tubulara are, așadar, două capete cu funcții diferite: capătul cu locaș pătrat primește antrenarea de la clichet, iar capătul de lucru se așază pe șurub sau pe piuliță.

Dimensiunea de 1/4″, 3/8″ sau 1/2″ se referă la îmbinarea pătrată.

De ce o tubulară are două dimensiuni?

O tubulară trebuie să se potrivească atât cu scula care o acționează, cât și cu elementul de fixare. De aceea, descrierea ei include două informații distincte.

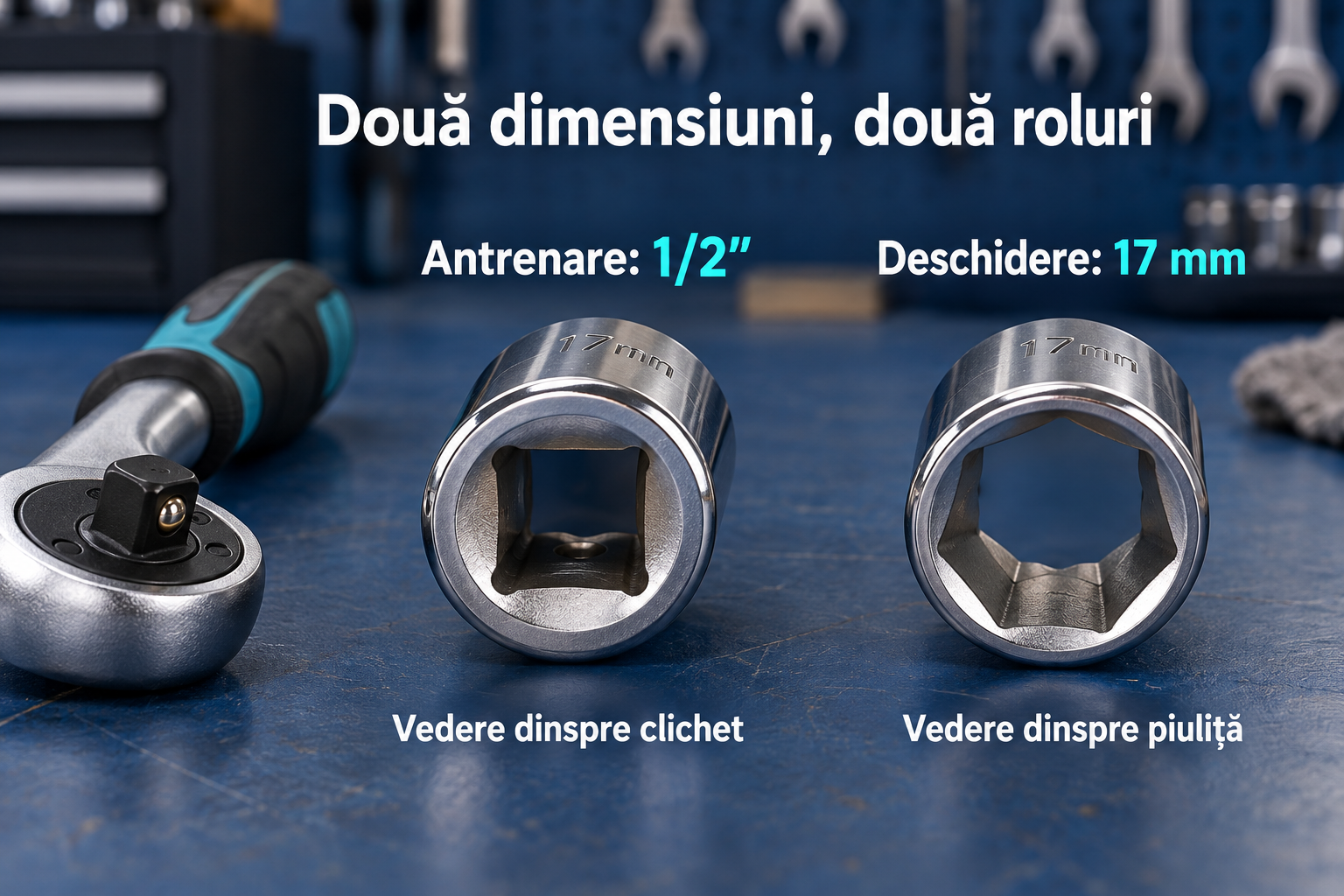

În specificația „cheie tubulară 1/2″, 17 mm”:

Inscripție	Ce descrie	Unde se află
1/2″	Dimensiunea pătratului de antrenare	La capătul care se conectează la clichet
17 mm	Deschiderea de lucru a tubularei	La capătul care se așază pe hexagon

Prin urmare, „tubulară de 17 mm” nu este o descriere completă pentru verificarea compatibilității cu un clichet. Trebuie cunoscută și dimensiunea antrenării.

Aceeași deschidere de lucru poate exista pe tubulare cu antrenări diferite. O tubulară de 13 mm cu antrenare de 1/4″ și una de 13 mm cu antrenare de 1/2″ au aceeași deschidere nominală pentru hexagon, dar locașuri pătrate diferite.

Corpul lor poate avea, de asemenea, dimensiuni exterioare și lungimi diferite.

Dimensiunea tubularei este aceeași cu diametrul șurubului?

Nu. La o tubulară destinată unui cap hexagonal, valoarea de 10 mm, 13 mm sau 17 mm reprezintă distanța nominală dintre două fețe opuse ale hexagonului.

Aceasta nu este diametrul filetului șurubului.

Sunt trei caracteristici separate:

Caracteristică	Ce măsoară
Antrenarea tubularei	Latura pătratului de conectare la clichet
Deschiderea tubularei	Distanța dintre fețele opuse ale hexagonului pe care se așază
Diametrul nominal al filetului	Dimensiunea filetului șurubului, indicată prin marcaje precum M6, M8 sau M10

De aceea, marcajul M10 al unui șurub nu înseamnă că acesta se desface cu o tubulară de 10 mm. Dimensiunea cheii se stabilește după capul șurubului sau după piuliță, conform tipului de element de fixare.

De ce antrenarea este în inci, iar tubularele sunt în milimetri?

Pentru că cele două valori descriu interfețe diferite.

Antrenările pătrate sunt desemnate uzual prin dimensiuni în inci, precum 1/4″, 3/8″ și 1/2″. Deschiderile tubularelor pot fi însă:

metrice, marcate în milimetri;
în inci, marcate prin fracții de inch.

Prin urmare, o trusă cu antrenare de 1/2″ poate conține tubulare metrice de 10, 13, 17 sau 19 mm. Antrenarea în inci nu transformă deschiderile tubularelor în dimensiuni imperiale.

Atenție la locul în care apare valoarea: inscripția „1/2″” poate desemna antrenarea, dar poate desemna și deschiderea unei tubulare în inci. Rubrica din fișa produsului — „antrenare” sau „deschidere” — clarifică semnificația.

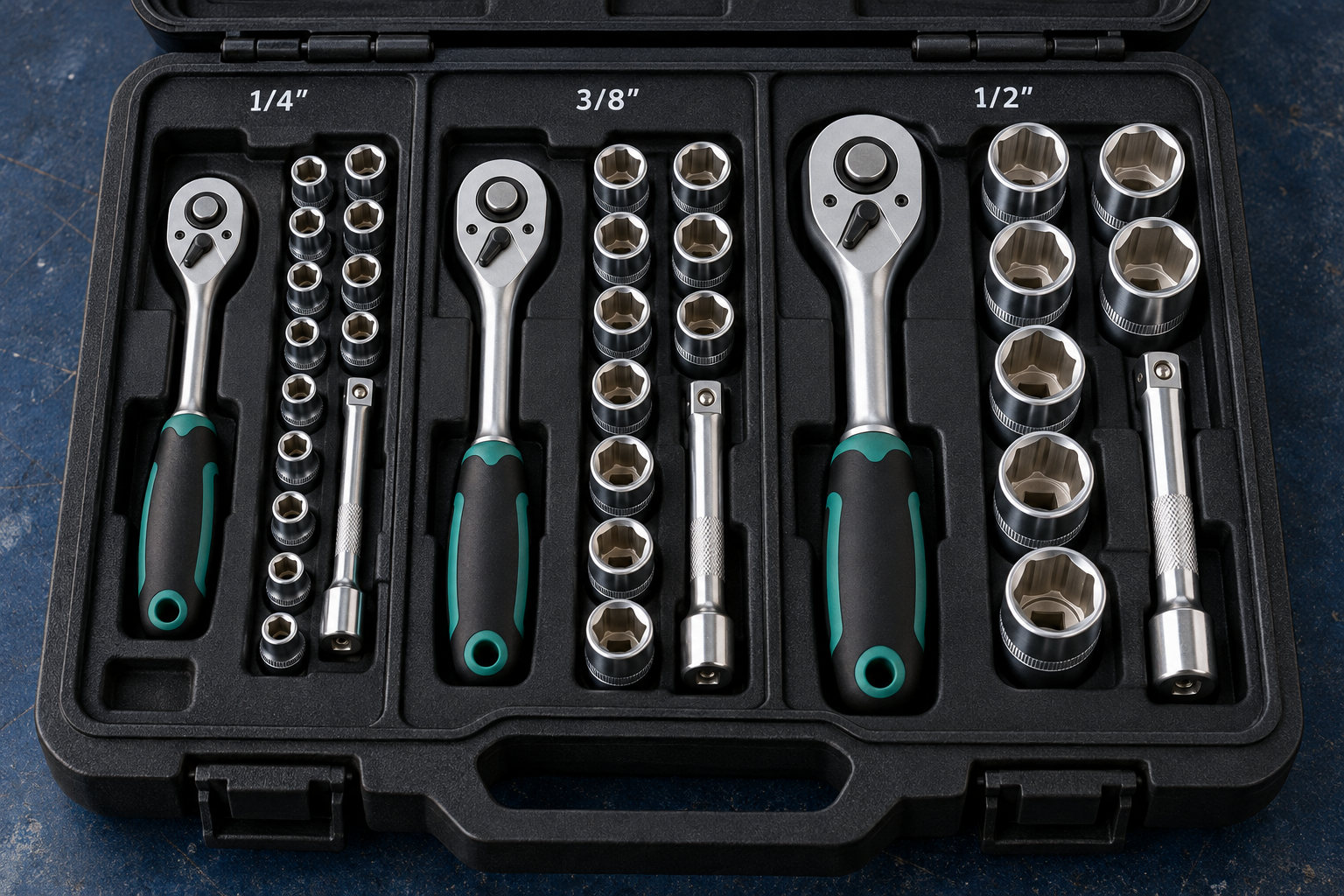

Ce înseamnă o trusă de 1/4″ și 1/2″?

Această descriere arată că trusa include componente din două dimensiuni de antrenare.

Piesele de 1/4″ formează un sistem de conectare, iar cele de 1/2″ formează un altul. Tubularele, prelungitoarele și clichetele trebuie asociate după dimensiunea antrenării.

Inscripția nu înseamnă că:

toate piesele se conectează direct între ele;
tubularele au deschideri cuprinse între 1/4 și 1/2 inch;
aceeași tubulară are simultan două antrenări.

În mod similar, o trusă marcată 1/4″ + 3/8″ + 1/2″ acoperă trei dimensiuni de conectare. Conținutul exact — clichete, tubulare și accesorii — trebuie verificat în lista pieselor.

Poți consulta trusele de chei tubulare CasaIdea urmărind separat antrenările și deschiderile incluse.

Cum se verifică dimensiunea unui prelungitor sau a unei articulații cardanice?

Prelungitoarele și articulațiile cardanice au, în configurația obișnuită:

un locaș pătrat interior, care primește antrenarea;
un pătrat exterior, care transmite mișcarea mai departe.

Un prelungitor de 3/8″ are, în mod obișnuit, ambele conexiuni de 3/8″. El se montează între un clichet și o tubulară cu aceeași antrenare.

Dacă dimensiunile de intrare și ieșire diferă, piesa are și rol de adaptor. În acest caz trebuie citite ambele valori.

Lungimea prelungitorului este o specificație separată. Marcajul „1/2″, 125 mm” indică antrenarea de 1/2″ și lungimea nominală de 125 mm, nu două variante de antrenare.

Ce înseamnă dimensiunile înscrise pe un adaptor?

Un adaptor leagă două dimensiuni diferite de antrenare. Pentru a înțelege exact ce conectează, trebuie identificate:

Pătratul interior: locașul în care intră clichetul sau alt accesoriu.

Pătratul exterior: partea care intră în tubulară sau în accesoriul următor.

Configurația adaptorului	Ce permite conectarea
Interior 1/2″, exterior 3/8″	Clichet de 1/2″ la tubulară de 3/8″
Interior 3/8″, exterior 1/2″	Clichet de 3/8″ la tubulară de 1/2″

O descriere scurtă precum „adaptor 1/2–3/8” trebuie verificată în fișa produsului pentru a stabili care dimensiune este interioară și care este exterioară.

Adaptorul schimbă conexiunea disponibilă, însă nu mărește rezistența componentelor mai mici.

Ce îți spune dimensiunea antrenării despre rezistența sculei?

Dimensiunea antrenării descrie geometria conexiunii. Ea nu reprezintă, singură, o valoare de cuplu.

În general, sistemele mai mari sunt folosite pentru solicitări mai ridicate, dar nu există o singură limită de cuplu valabilă pentru toate sculele de 1/4″, 3/8″ sau 1/2″.

Rezistența depinde și de:

construcția clichetului;
materialele și tratamentele aplicate;
geometria tubularei;
accesoriile montate;
limitele stabilite de producător.

Prin urmare, nu poți transforma dimensiunea de 1/2″ într-un număr universal de newton-metri.

Nici compatibilitatea cu o mașină de impact nu rezultă din dimensiunea antrenării. Pentru aceasta trebuie verificat dacă tubulara și accesoriile sunt destinate utilizării la impact.

Cum citești corect descrierea unei chei tubulare?

Pentru a identifica o tubulară, verifică separat fiecare caracteristică:

Specificație	Ce trebuie să afli
Antrenare	Ce dimensiune de clichet primește
Deschidere	Pe ce dimensiune de hexagon se așază
Profil	Ce formă are capătul de lucru: hexagonal, dublu hexagonal sau alt profil
Lungime	Dacă este o tubulară scurtă, lungă sau cu o lungime specificată
Tip de utilizare	Dacă este destinată utilizării manuale ori la impact

Aceste informații nu se înlocuiesc una pe cealaltă. Două tubulare cu aceeași antrenare pot avea deschideri, lungimi și utilizări diferite.

Pentru identificarea celorlalte componente, citește și ce conține o trusă de chei tubulare completă și la ce folosesc accesoriile.

Întrebări frecvente

1/4″ înseamnă 4 mm?

Nu. Înseamnă un sfert de inch, adică 6,35 mm. Când desemnează antrenarea, această valoare reprezintă latura nominală a pătratului de conectare.

Care este mai mare: 3/8″ sau 1/2″?

1/2″ este mai mare. Echivalentele sunt 9,525 mm pentru 3/8″ și 12,7 mm pentru 1/2″.

O tubulară de 10 mm se potrivește pe orice clichet?

Nu. Cei 10 mm descriu deschiderea de lucru. Pentru conectarea la clichet trebuie verificată dimensiunea antrenării.

O trusă de 1/2″ conține doar tubulare în inci?

Nu. 1/2″ poate desemna antrenarea, iar tubularele din trusă pot avea deschideri metrice.

Pot conecta direct un clichet de 3/8″ la o tubulară de 1/2″?

Nu. Pătratele au dimensiuni diferite. Este necesar un adaptor cu interior de 3/8″ și exterior de 1/2″.

O antrenare mai mare înseamnă automat o sculă de calitate mai bună?

Nu. Dimensiunea antrenării și calitatea sculei sunt caracteristici distincte. O sculă mică poate fi potrivită și bine construită pentru lucrarea căreia îi este destinată.

Concluzie

Pentru a înțelege dimensiunile unei chei tubulare, separă cele două conexiuni: antrenarea se potrivește cu clichetul, iar deschiderea de lucru se potrivește cu hexagonul șurubului sau al piuliței.

Valorile 1/4″, 3/8″ și 1/2″, atunci când desemnează antrenarea, reprezintă latura pătratului de conectare: 6,35 mm, 9,525 mm și 12,7 mm.

Când verifici o trusă sau cumperi un accesoriu separat, citește ambele dimensiuni. Astfel poți stabili corect ce piese se conectează și ce elemente de fixare pot acționa.
