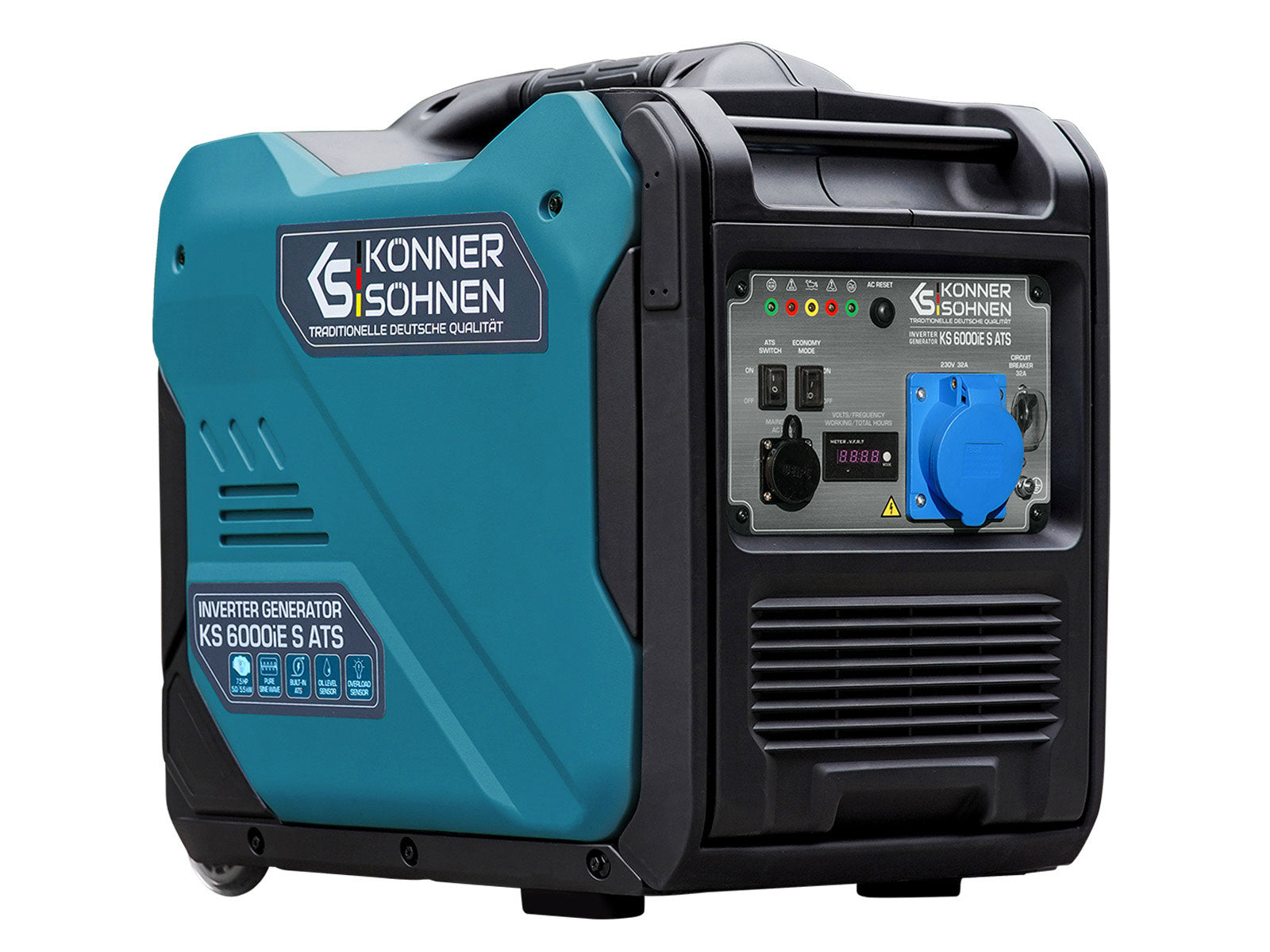

Generator invertor KS 6000iES ATS

Doar pentru consumatorii individuali de energie electrică

Generatorul invertor KS 6000iES ATS are o unitate ATS încorporată și poate fi operat atât manual, cât și automat.

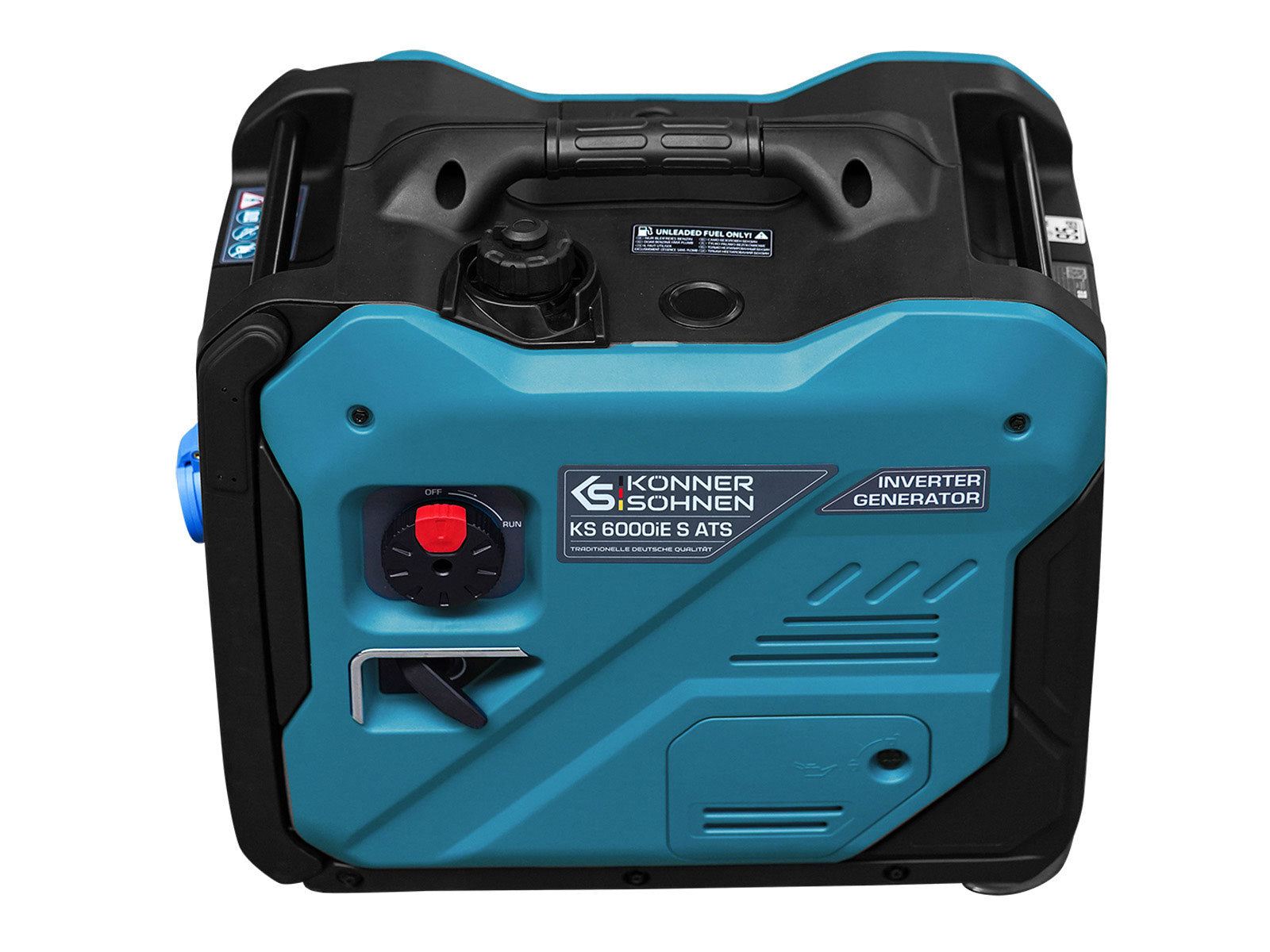

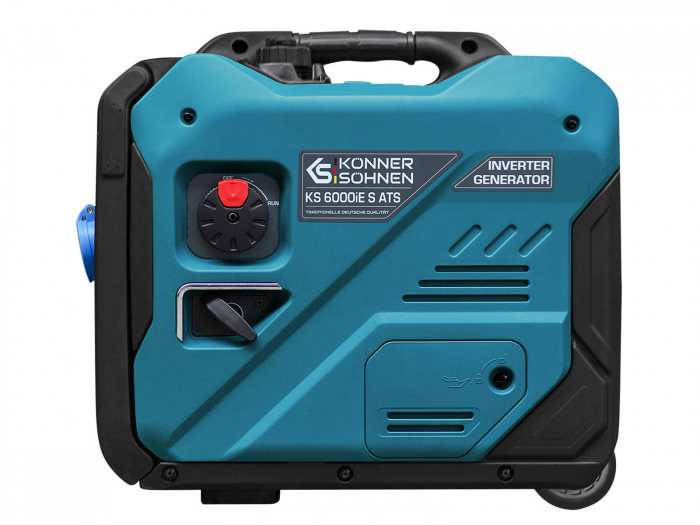

Comutatorul rotativ OFF-RUN de pe partea dreaptă a generatorului combină robinetul de combustibil, comutatorul pentru alimentarea internă de 12V și comutatorul de aprindere. Când generatorul nu este utilizat, acesta trebuie să rămână în poziția OFF pentru ca bateria litiu instalată în generator să nu se descarce. Generatorul vine cu bateria deconectată, care trebuie conectată sub capacul lateral stâng la prima utilizare. Bateria este reîncărcată de modulul intern de încărcare imediat ce generatorul funcționează sau tensiunea de 230V ajunge la INTRAREA PRINCIPALĂ (indiferent de poziția comutatorului rotativ).

Conexiunea MAINS INPUT 230V este monitorizată imediat ce setați comutatorul rotativ pe RUN și comutați ATS SWITCH pe ON. Dacă tensiunea de 230V la MAINS INPUT eșuează, controlerul ATS pornește generatorul și comută priza sa de ieșire de 230V la modulul invertorului.

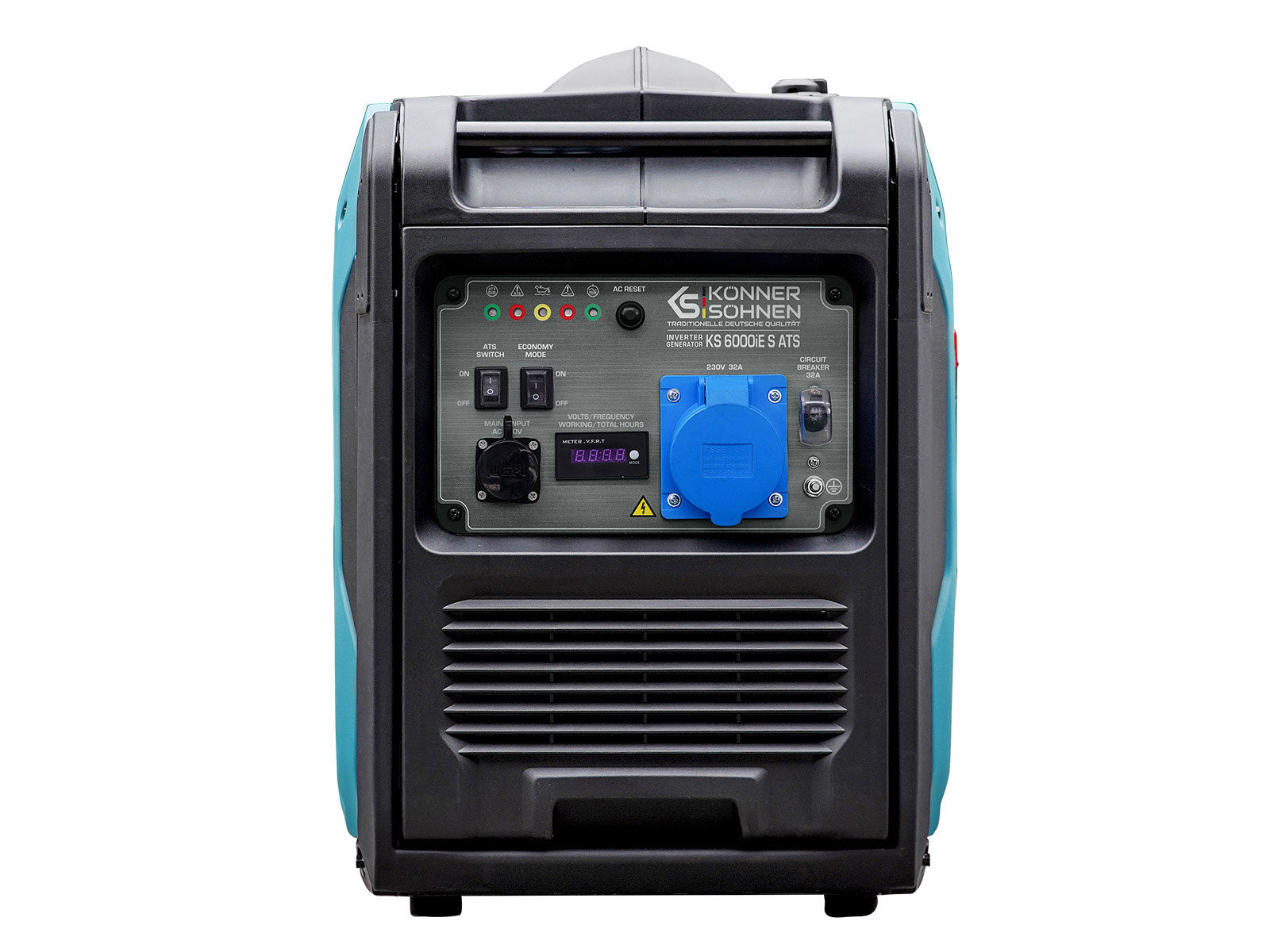

KS 6000iES ATS are priza CEE 230V 32A, care este comutată diferit în funcție de versiunea generatorului.

Doar pentru consumatorii individuali de energie electrică

Priza CEE 230V 32A este activă atunci când funcționează de la INTRAREA PRINCIPALĂ și atunci când funcționează de la generator.

Când este operată de la INTRAREA PRINCIPALĂ, priza CEE 230V 32A furnizează același sistem (IT, TN, TT) ca și INTRAREA PRINCIPALĂ. Generatorul trebuie împământat în sistemele TT și TN cu un cablu de cupru de 6-10 mm² (în funcție de reglementările locale) prin conectarea șurubului său de împământare la aceeași bară de împământare la care este împământată sursa de alimentare PRINCIPALĂ 230V. Contactul PE al prizei este conectat la șurubul de împământare al generatorului.

Priza CEE 230V 32A după comutarea alimentării la generator furnizează doar sistemul IT fără conductor neutru împământat. Trebuie respectate reglementările și măsurile de protecție pentru sistemul IT.

Cu această versiune a generatorului este posibil să alimentați consumatorii de energie electrică care pot funcționa atât în sistemul TN, cât și în sistemul IT. Nu este posibil să alimentați complet casa în modul automat!

Dacă doriți să alimentați consumatori electrici individuali sau grupurile acestora (casă, birou, etc.) în sistemul TN cu conductor neutru împământat în mod automat, vă recomandăm să utilizați versiunea 2 a generatorului KS 6000iE S ATS Version 2.

Declinare a responsabilității:

Aceste instrucțiuni pot fi luate doar ca o recomandare, sunt ilustrative și trebuie adaptate la circumstanțele și condițiile locale exacte în timpul instalării. Instalarea propriu-zisă ar trebui să fie realizată de un electrician autorizat și în conformitate cu toate standardele și reglementările locale. Nu ne asumăm nicio responsabilitate pentru instalările greșite și consecințele acestora.
